CAD-INTERFACE ist eine leistungsfähige CAD-Schnittstelle, welche auf ein vorhandenes AutoCAD®-System aufsetzt. Das Paket liefert eine bidirektionale Schnittstelle zwischen AutoCAD® und der CAFM-Datenbank von wave Facilities. Dank umfangreicher Funktionen ist CAD-INTERFACE das perfekte Werkzeug zum Bearbeiten Ihrer CAD-Pläne. Große Liegenschaften mit mehreren hundert Zeichnungen und tausenden von Räumen lassen sich benutzerfreundlich und sicher verwalten. Ein im Hintergrund ablaufender Dialog zwischen CAD-Software und FM-Datenbank macht eine doppelte Datenpflege überflüssig.
Die CAD-Schnittstelle ermöglicht einen mühelosen Import vorhandener Zeichnungsbestände im DXF- und DWG-Format. Zeichnungselemente und Blöcke (Objekte) werden von CAD-INTERFACE erkannt und konvertiert. Raumpolygone werden automatisch in FM-Räume umgewandelt und parallel in der CAFM-Datenbank angelegt bzw. aktualisiert. Andere Polygone werden direkt als Symbole oder eigenständige Objekte, wie Arbeitsplätze oder Personal, in die Datenbank importiert. Für die Konvertierung der FM-Polygone und Blöcke mit Übernahme der AutoCAD-Attribute stehen ebenfalls die richtigen Werkzeuge in der CAD-Schnittstelle zur Verfügung. Sämtliche Attribute aus der Zeichnung können in die Datenbank übertragen werden. Es gehen keine Informationen verloren.
DGN (Kurzform von DesiGN)DGN ist ein weit verbreitetes Format des CAD-Programmes MicroStation® von Bentley Systems zum Austauschen von Zeichnungen. DGN wird in den aktuellen AutoCAD® Versionen unterstützt. |
DXF (Drawing Interchange Format)DXF ist ein von der Firma Autodesk spezifiziertes Dateiformat zum Austausch von CAD-Zeichnungen und wurde eigens für das CAD-Programm AutoCAD® entwickelt. Eine DXF-Datei beschreibt eine CAD-Zeichnung als Text nach dem ASCII-Standard. Die Dokumentation des DXF-Formates ist frei erhältlich. |
DWG (Kurzform von DraWinG)DWG wurde ebenfalls von dem Unternehmen Autodesk als Format zum Austausch von Zeichnungsdateien für AutoCAD® entwickelt. Im Gegensatz zu DXF ist die Dokumentation der Dateistruktur nicht frei erhältlich. DWG wird auch in den aktuellen MicroStation®-Versionen unterstützt. |
Nutzer von AutoCAD® können mit CAD-INTERFACE in ihrer gewohnten Umgebung arbeiten. Die Multifunktionsleiste besteht aus Registerkarten, Gruppen und Werkzeugen und wurde um viele Facility Management Funktionen erweitert. Die AutoCAD® Architecture-Funktionen werden ebenfalls in CAD-INTERFACE unterstützt. Die AutoCAD®-Funktionen ermöglichen das Einzeichnen, das Verschieben sowie das Löschen von baulichen Konstruktionen und Polygonen. Die CAD-Schnittstelle dient als sinnvolle Unterstützung im Flächenmanagement, in der Umbau-, Umzugs- und Projektplanung, in der technischen und baulichen Ausstattung und in der Bearbeitung alphanumerischer Attribute.

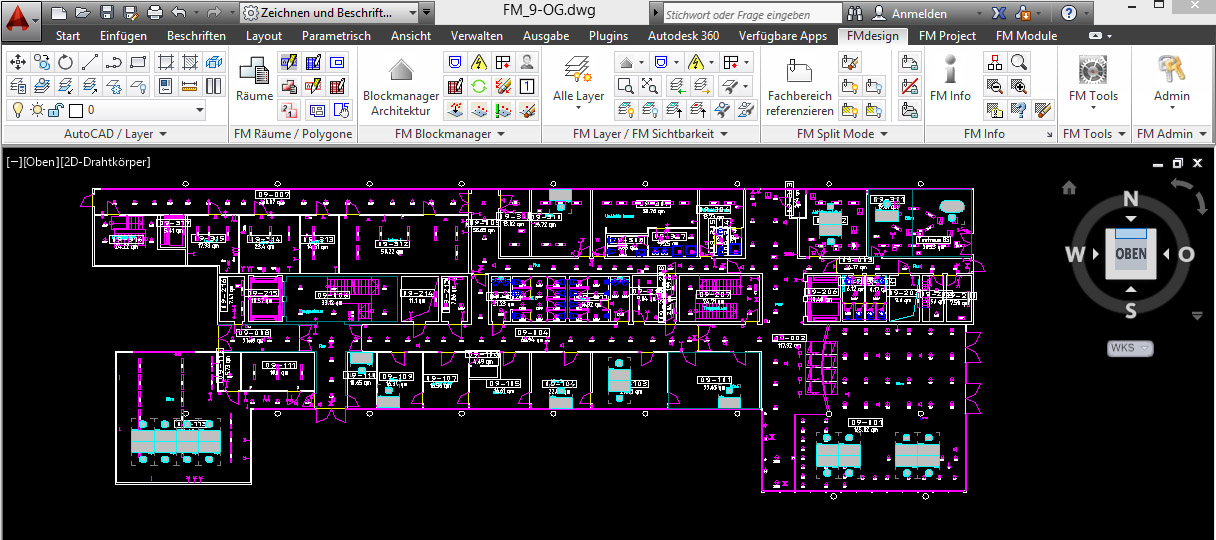

Die Multifunktionsleiste besteht aus Registerkarten, Gruppen und Werkzeugen. Alle Befehle lassen sich alternativ über ein Pulldown-Menü ausführen. Neben den AutoCAD Funktionen sind viele spezielle FM-Funktionen verfügbar.
Ein Raum wird in CAD als Fläche definiert, die von einem Raumpolygon umschlossen ist. Über kundenspezifisch definierte Raumstempel können Räume mit sichtbaren Attributen (z.B. Raumnummer, Fläche, …) gekennzeichnet werden. Daten, die nicht grafisch dargestellt werden, lassen sich ausführlich in einem separaten Detailfenster anzeigen. Auf der Oberfläche können Räume neu angelegt, aktualisiert, gelöscht und mit der Datenbank verknüpft werden. Es ist auch möglich, Raumdaten zu bearbeiten oder die Geometrie eines Raumes zu verändern. Das Layout von Raumstempeln ist frei definierbar. Veränderungen auf der CAD-Oberfläche werden durch die CAD-Schnittstelle automatisch in der CAFM-Datenbank angepasst.
FM-Blöcke sind mit der CAFM-Datenbank verknüpfte Objekte (z.B. Schalter, Brandschutzklappen, Tische,..). Die FM-Blöcke können mithilfe des integrierten FM-Blockmanagers eingefügt, geändert, bearbeitet, kombiniert und ausgerichtet werden. Das Verschieben, Drehen, Kopieren und Löschen von FM-Blöcken ist über die AutoCAD-Standardfunktionen möglich. Viele der Funktionen können durch die CAD-Schnittstelle automatisiert durchgeführt werden. CAD-INTERFACE erkennt die Standorte von FM-Blöcken und ordnet diese einem Raum oder Polygon zu. In der Datenbank vorhandene FM-Objekte können automatisch in die CAD-Zeichnung als FM-Block eingefügt und bei Bedarf ausgerichtet werden.
Die Sichtbarkeit von Zeichnungsinhalten wird über die Layerfunktion gesteuert. Inhalte eines bestimmten Fachbereichs werden einer Layergruppe zugeordnet. Dies ermöglicht es beispielsweise, alle Facility Management Inhalte unabhängig von anderen Zeichnungsinformationen ein- und ausblenden zu können. Neben dem Ein- und Ausschalten existieren die Layer-Befehle: Sperren, Entsperren, Tauen, Frieren, Zeigen. Vorhandene Layerkonfigurationen können abgerufen und auf eine aktuelle Zeichnung angewandt werden.
Die CAD-Schnittstelle ermöglicht die Organisation von Umzügen aller Art. Schon im Planungsstatus können Auswertungen für einen effizienten Ablauf vorgenommen werden. Der grafische Umzug in der CAD-Zeichnung erfolgt ergonomisch per Drag & Drop. Nach der Abwicklung des Umzuges werden die Änderungen anhand weniger Klicks in die CAD-Originalzeichnung und die CAFM-Datenbank übernommen. Umzüge können zeichnungsübergreifend über mehrere Etagen oder Gebäude erfolgen. Die Planung ist nicht auf einen einzelnen CAD-Plan beschränkt. Für Umzüge von Personen, Möbelstücke, Maschinen, etc. können innerhalb kürzester Zeit einfach und benutzerfreundlich die passenden Umzugslisten generiert werden.
Die CAD-Schnittstelle ermöglicht die Planung und Durchführung komplexer und umfangreicher Umzüge. Die CAD-gestützte Planung kann dabei geschoss- und gebäudeübergreifend auf mehreren CAD-Plänen erfolgen. Die im CAFM-System hinterlegten Pläne werden dazu in ein gemeinsames Projektverzeichnis exportiert. In diesem Verzeichnis stehen die CAD-Zeichnungen für die planerische Bearbeitung, mit allen CAD-Funktionen und Datenbankinformationen, zur Verfügung. Durch diese Vorgehensweise können verschiedene Umzugsvarianten ausprobiert und in CAD ausgearbeitet werden. Nach der Entscheidung für eine Variante wird dieses in das System zurückgespielt und die Änderungen in der Original CAD-Zeichnung übernommen. Das System sorgt im Hintergrund für einen automatischen Abgleich mit der Datenbank.
CAD-INTERFACE bietet die Möglichkeit Flächen, Objekte und die dazugehörigen Attribute umfangreich auszuwerten. Die Auswertungsergebnisse werden direkt im CAD-Plan visualisiert oder als Microsoft Excel Tabelle ausgegeben. Durch farbige Flächen, Schraffuren oder Marker können selbst komplexe Auswertungen übersichtlich aufbereitet und dargestellt werden. Durch die leicht zu erstellenden Legenden finden sich auch Dritte schnell im CAD-Plan zurecht. Die grafischen und alphanumerischen Auswertungen können in Sekundenschnelle als PDF gespeichert und gedruckt werden. Durch den Einsatz von ausgedruckten grafischen Auswertungen optimieren Sie den Workflow ihres Fachpersonals vor Ort.

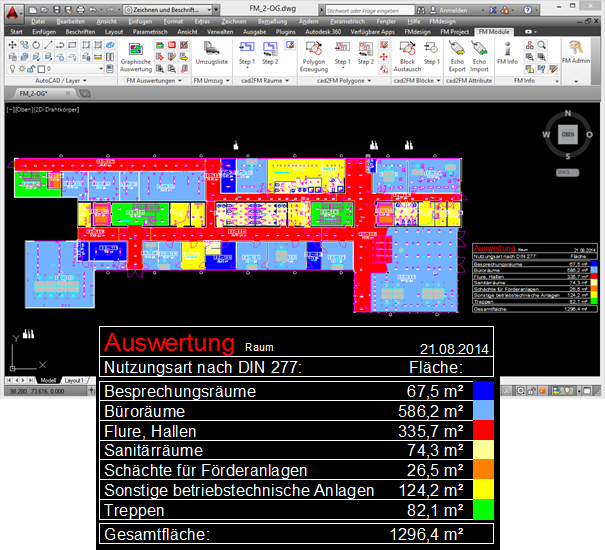

Grafische Auswertung mit CAD-INTERFACE.Die im Flächenmanagement maßgebende DIN 277 bietet einen Standard für die einheitliche Ermittlung und Kategorisierung von Flächen und Räumen. Mit der CAD-Schnittstelle lassen sich Flächen nach ihrer Nutzungsklasse auswerten und grafisch ausgeben. |

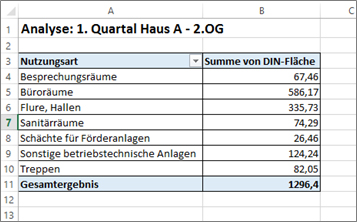

Auswertung in Microsoft Excel.Die Excel-Funktionalität der CAD-Schnittstelle unterstützt ebenfalls eine Auswertung per Pivot-Tabelle. |
|
 |
 |
